カメラインターフェースの世界

お世話になっております。
日本エレクトロセンサリデバイス株式会社 営業企画室 竹迫です。
今回のお題は・・・
実は奥が深~い
カメラインターフェースの世界
暑いですね。とにかく水分取るようにはしているものの、水飲んだそばから蒸発していきそうな勢いです。
皆さん、熱中症にはお気をつけて・・・!!
今回はカメラのインターフェースについて。
ご存じの方も多いでしょうが、インターフェースが変わると、カメラの機能が大きく変わったり、
そのあとの画像の使い方にまで影響が出てくる、掘れば掘るほど奥が深いものです。
それぞれ一長一短があるので、お客様のカメラ選定に関わる重要ポイントに絞ってお届けします☆
目次
インターフェースって?
そもそもインターフェースってなんだ?って話ですが、これから話すのはカメラのハードウェアインターフェースのお話です。
だいたいカメラの選定時に「インターフェース」っていうと、ハードウェアのインターフェースを指します。

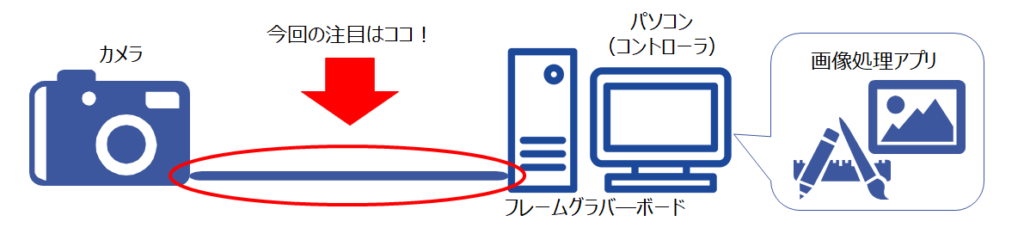

カメラで撮像した画像は、基本的にフレームグラバ―ボードや画像処理コントローラへ転送しますが、
たいていそれぞれ違うメーカーですので、接続端子に規格があり、それに準拠した設計になっています。
これからご説明する、Camera Link, GigE Vision, CoaXPressはその規格の名前です。
基本的にFA用途で使用する場合、高画質の画像を、連続で、大量に撮像しますので、
データをカメラから画像処理コントローラへ転送する速度が、画像処理の律速段階になることもあります。
他にも規格によって最長ケーブル長が違うので、設置環境によってインターフェースの違うカメラに変更しなければならないことも。
ただ繋ぐだけと思いがちですが、意外と侮れないのがインターフェースです!重要ポイントですよ~みなさん要チェック☆

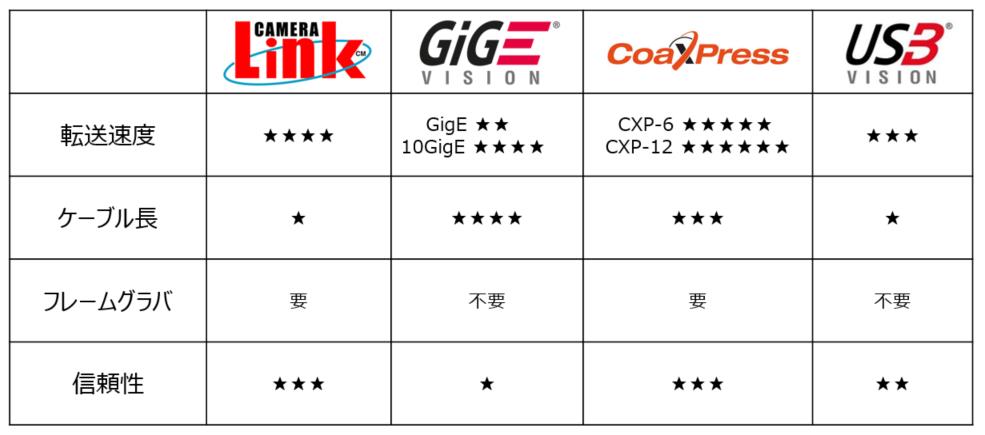

簡単比較☆主要インターフェース早見表
ではでは、早速NED式インターフェース簡単早見表、だしちゃいます!・・・これは社内で大論争でしたけどね。笑
大論争になっちゃうくらい厄介なものを、ここに集約しましたので若干無理がありますが、ざっくりはわかるはずです!
★が多いものほど速い、長い、高いという意味になっています!細かい点は、社内大論争の結果を踏まえて後でまとめます。

適切なインターフェースを選ぼう!
早見表を見ていただければわかると思いますが、基本的にインターフェースは一長一短といった感じで、
すべてを兼ね備えているものは存在しません。
ということで、自社に適切なインターフェースを選んでいただくための確認ポイントを次にあげていきたいと思います!

スペックを満たすカメラのインターフェースを確認
ラインスキャンカメラだと10GigE対応のものはほぼありません。まず何が選べるのかを確認しましょう!

必要な画像処理速度(タクトタイム)を確認
生産現場では検査速度が必要な場合もありますので最低限必要なカメラスキャン速度を想定しておきましょう!

画像転送で必要な信頼性レベルを確認
早く大まかなチェック?ゆっくり正確に確認したい?
どちら寄りかをイメージしてください。

カメラとコントローラ(PC)までの距離を確認
ここが分からないとインターフェースは決められません!
すぐ隣にある時はいいんですが、遠いときは要チェックです。

自社内設備のインターフェースを確認
既にコントローラやフレームグラバ―ボードをお持ちなら、それを活用できるようにしましょう。

予算の上限を確認
インターフェースが違うと、カメラはもちろん、ケーブルやフレームグラバーボードなどなど、結構金額が変わります。
いかがでしょうか~。
結構いろんな項目が相互に影響してくるので、コレならこのインターフェース!と決め打ちできないのが難しいところ。
インターフェースが変わるとカメラの価格やケーブルの価格も結構変わってきますので、予算も大事なポイントの一つです。
この後はNEDが手掛けたインターフェース選定事例を大公開☆
NEDが教える♪インターフェースの選定例😃
「必ずしもこっちじゃないだろ!」「いや、これも行けるよ、だって俺あそこのお客さんで・・・」とまぁ盛り上がること。笑
ということで、NED営業が遭遇した実際のケースで、どんなパターンがあったのか、ちょっと意外な選定ポイント、などなど聞いてみました。

ラインスキャンカメラとコントローラの間の距離が遠く、検査タクトタイムも上げたいというご要望。
実験ではラインスキャンカメラのスキャンスピードが60kHz必要でかつカメラとコントローラ間の距離が25mあったので、カメラスピードと転送距離の二つ条件を満たすCoaXPressに決定。

画像処理コントローラは事務所、撮像カメラが生産ラインにあるという環境で30m離れているため、
CoaXPressとGigE Visionが候補インターフェースになった。
最初は画像取込みの信頼性からCoaXPressを検討したが、トータルで予算オーバー。
さらに画像処理エンジニアはエリアカメラのようなフレーム取り込み処理に慣れていたため、総合的に考慮してGigE Visionに決定。

人が目視で検査していた作業を画像システムに変えたい!というご依頼。
顧客要望はノートパソコンを利用したシステム構築(FA用途では稀)。
ノートパソコンで使えるインターフェースはGigE VisionとUSB3 Visionがあるが、検査用ノートパソコンのLANポートがすでに使用中。
画像処理速度もUSB3カメラ1台で問題なかったため、USB3 Visionに決定。

高速搬送中のシート検査にて、16Kのラインスキャンカメラで60kHz以上で撮像が必要。
この要求スピードに対応可能なカメラインターフェースはCoaXPressと10GigE Visionがあったが、現場が少し高温環境下のため、より消費電力が少ないCoaXPressに決定。
いろんなケースがあることがお分かりいただけたかと思います。一筋縄ではいきません。
ちょっとしたことが決め手になったりしますので、インターフェースに悩んでいるときは細かいこともいろいろ教えていただけると、
NEDもスムーズに選定のお手伝いができると思います。
ぜひぜひ、お気軽にご相談くださいね!
