CISについて
NEDは6/19~21にてビッグサイトで開催される「計測・検査・センサ展」に出展します。
そこで日本初公開となるのがNED新製品であるCIS RMCI6D3L100CPです。
工場での外観検査では、カメラの調整や設置スペースの問題など、取り扱いが問題になるケースもよく発生します。
そういった場合に検討されるのが、CIS(Contact Image Sensor)です。
今回はCISについてご紹介させていただきます。
CONTENT
① CISとは?
CIS (Contact Image Sensor)とは、センサと等倍レンズを一体化した密着イメージセンサです。
簡単に設置でき、高画質な画像が取得できます。

② CISとラインカメラの比較

ラインカメラ

CIS

- ラインカメラの選定・・・分解能、画素数、ラインレート、レンズマウントなど多岐にわたる
- レンズの選定・・・倍率、有効径、被写界深度など多岐にわたる
- 照明の選定・・・照射方法など
①選定
CISの選定・・・解像度、読取幅、読取速度の検討のみでOK
照明の選定・・・照射方法など(光源一体型の場合は不要)
- レンズを変更できるので、分解能・倍率・被写界深度などを自由に設定し、基本的にどんな対象物でも撮像可能
②対象物
一定の条件でしか撮影できないため、撮影できる対象物が限られる
被写界深度が浅いため、立体的な対象物は撮影が難しい
レンズや照明の性能によって画質が変化する
画素サイズが小さいため、CISに比べると暗い画像になる
CISより圧倒的に高分解能の画像が得られる
③画像
画素サイズが大きいので、明るくきれいな画像が得られる
GRINレンズの採用により収差の影響を受けにくく、歪みのない画像が取得できる
分解能は固定されているため、高分解能の画像は取得し難い
- 専用治具の準備が必要
- 光軸調整など調整に専門知識が必要
- 条件によってはWDの確保などスペースが必要
④設置
- 設置が簡単、調整がほぼ不要
- ラインカメラに比べてコンパクト
③ CIS製品紹介

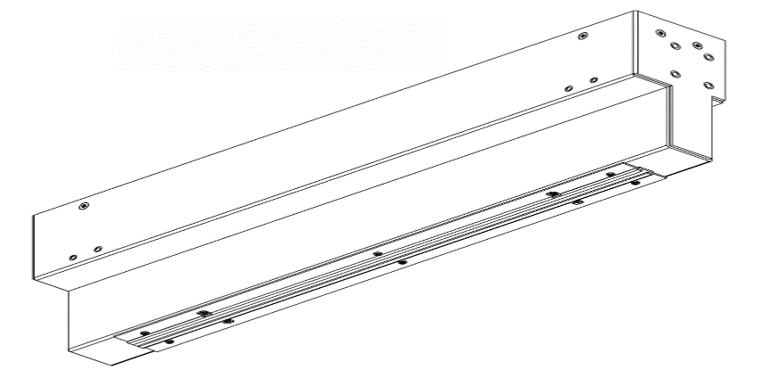

RMCI6D3L100CP

概要
型番: RMCI6D3L100CP
モノクロ / カラー:モノクロ
解像度: 600DPI(42um)
読取長: 300mm
画素:7159画素
読取速度: 252m/min
最高ラインレート:100kHz @CXP6 x 2
出力フォーマット:CoaXPressVer.1.1.1 / CXP3,5,6 x 1, x 2
主要機能
★補正機能:
- ガンマ補正機能:画像の各ピクセルの明るさを調整する処理です。
- NEW コントラスト強調:シグモイド関数を用いてコントラストを強調します。
★ファームウェアリモートアップデート機能
