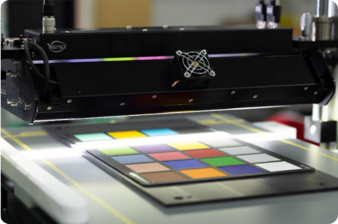

ヴィーネックス - CIS Line Camera
(株)ヴィーネックスは、紙幣鑑別用Contact Image Sensor (CIS)で30年以上の実績があるCISメーカー。紙幣鑑別用CISを搭載したヴィーネックス製CISラインカメラは、CISでありながら長い作動距離を持ち、厚みや凹凸がある対象物を歪なく撮像が可能。

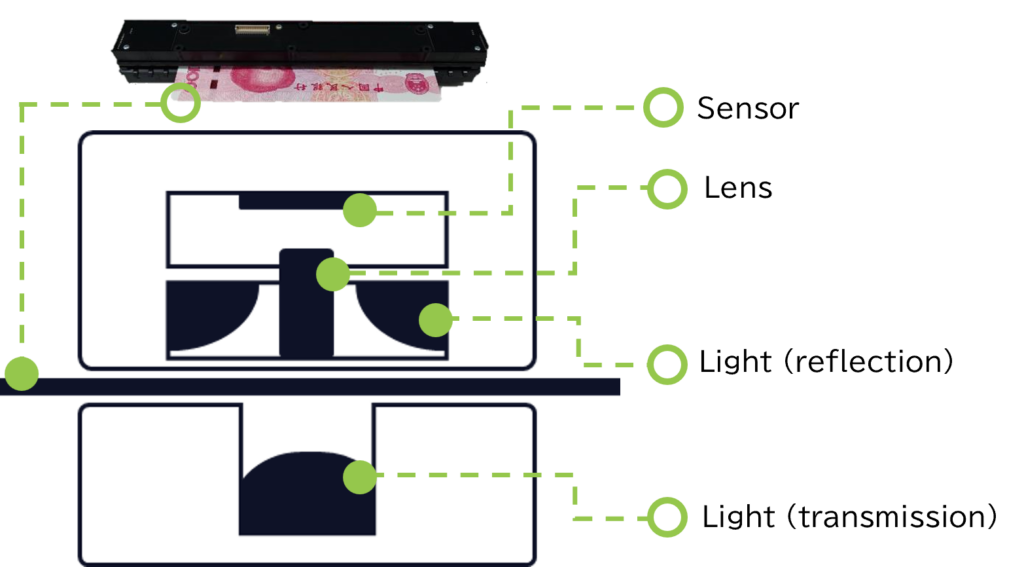

Contact Image Sensor (CIS) とは
受光IC・結像レンズ・光源を一体化させた省スペース画像読取装置。
検知対象物に密着させ読み取ることで歪みのない結合画像を撮ることが可能。
シンプルな構造による製品の小型化、低コスト、低消費電力を実現可能。
WDが短い為、密着した対象物しか撮像できない。
CISは歪みのない画像を撮影できるが、近距離にある対象物のみ撮影可能…
ラインスキャンカメラのメリットと組み合わせたのが、
(株)ヴィーネックスが開発したCIS型ラインカメラ
ヴィーネックス製品を選ぶ理由
Vienex product’s strong points
POINT3 長い作動距離
POINT4 歪のない撮像

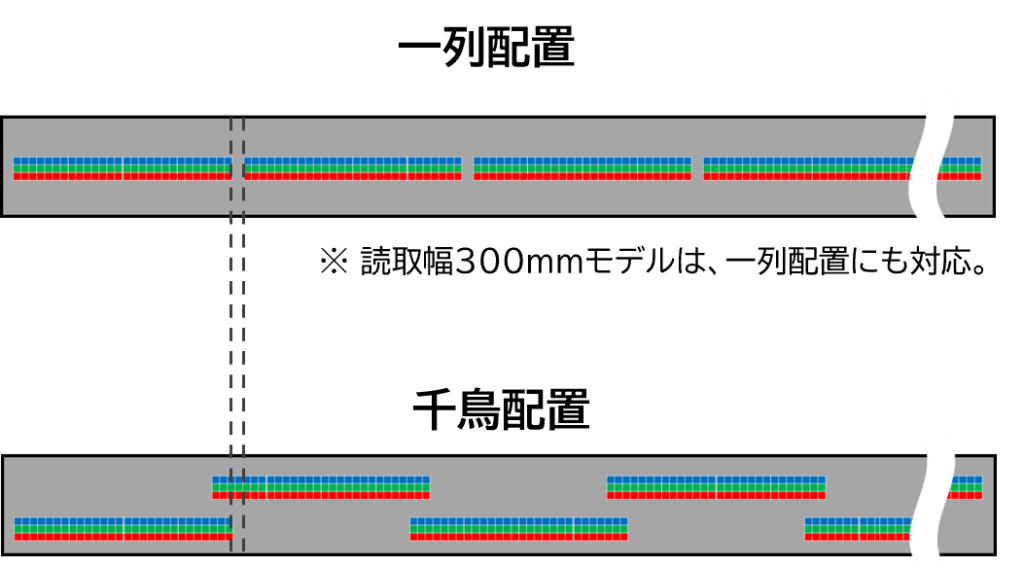

POINT1
画素抜けの無い受光素子配列
- 受光素子をあえてオーバーラップさせ、2列に交互実装した千鳥状の配置を採用。画素抜けのない画像撮影が可能となり、不良品の見落としリスクを低減。
- 機器から画像データを出力する際に、オーバーラップ部分や2列の受光素子の離間の影響を補正機能を実装。
POINT2
長い作動距離(WD)
- 受光素子をあえてオーバーラップさせ、2列に交互実装した千鳥状の配置を採用。画素抜けのない画像撮影が可能となり、不良品の見落としリスクを低減。
- 機器から画像データを出力する際に、オーバーラップ部分や2列の受光素子の離間の影響を補正機能を実装。

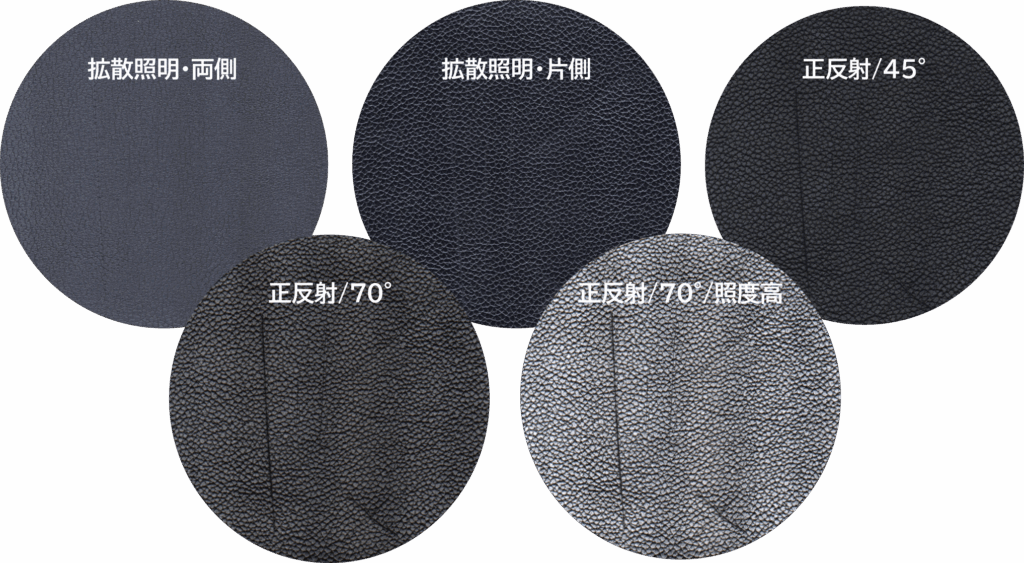

人工皮革での検証
●幅方向に均一な(ひずみのない)画像が撮像可能
●WD(作動距離)が長いため、様々な照明条件を実現可能
POINT3
深い被写体深度
- 一般的なCISより被写界深度が深い為、対象物の上下変動や厚みの変化にも対応。
- 歪みのない画像を担保しながら、さまざまな形/大きさの対象物を撮影することが可能。
※NVB300CLで撮影
※撮影方法：8ポイントで印刷した文字を撮影 (新聞の文字が8～10ポイント)
POINT4
読取幅の全域で歪なし
- 正立光学系な為、一般的なラインスキャンと比較し、エッジの歪/ボケがない。
- 厚みや凸凹がある対象物も撮れるうえ、歪みのない画像を取得可能。

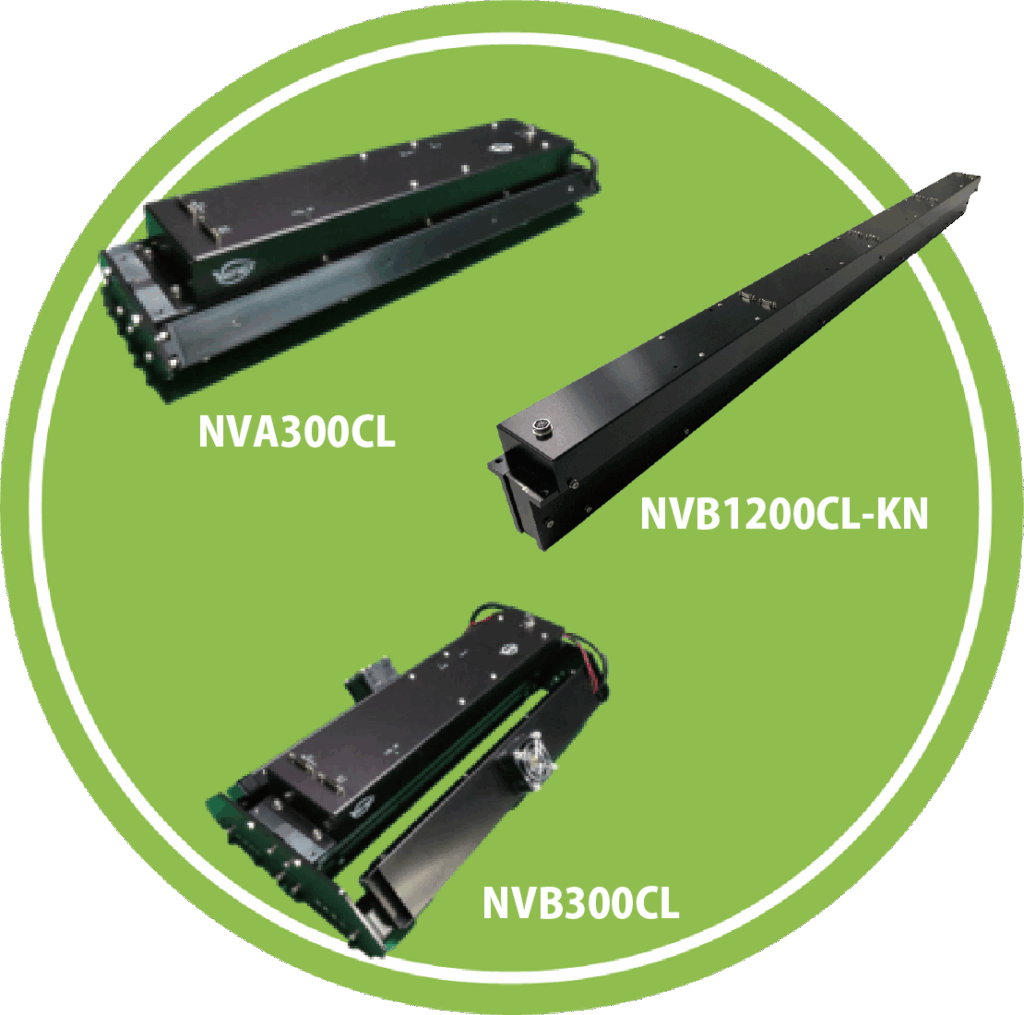

NVシリーズ製品一覧
ヴィーネックス製品を選ぶ理由
Vienex product’s strong points

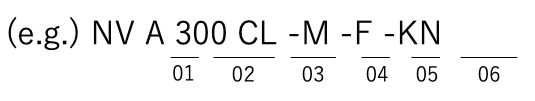

01:モデル
モノクロ/カラー+WD17mm (-A)
モノクロ/カラー+WD50mm (-B)
モノクロ+高速+WD17mm (-C)
モノクロ+高速+WD50mm (-D)
02:読取幅
100mm間隔 300mm(-300)から1500mm(-1500)
03:インターフェース
CameraLink (-CL) or CoaXPress (-CX)
04:スペクトル
カラー (枝番無) or モノクロ (-M)
05:素子配列
一列配置 (-F) or 千鳥配置 (枝番無)
06:照明
照明なし (-KN) or 照明あり (枝番無)
CameraLink Model
NVA-/NVB-Series
| 型番 | 画素数 | 解像度 | フレームレート | センサ名 | センササイズ | 画素サイズ | 電子シャッター方式 | レンズマウント | モノクロ／カラー | インターフェース |
|---|---|---|---|---|---|---|---|---|---|---|
| PHX200S | 20.0 MP | 5472 x 3648 px | 6 fps | Sony IMX183 CMOS | 1" | 2.40 µm | ローリング | C | モノクロ／カラー | RJ45 / ix / FFC |
| PHX124S | 12.3 MP | 4096 x 3000 px | 9.7 fps | Sony IMX565 CMOS | 1/1.1" | 2.74 µm | グローバル | C | モノクロ／カラー | RJ45 / ix / FFC |
| PHX120S | 12.3 MP | 4096 x 3000 px | 10 fps | Sony IMX304 CMOS | 1.1" | 3.45 µm | グローバル | C | モノクロ／カラー | RJ45 / ix / FFC |
| PHX089S | 8.9 MP | 4096 x 2160 px | 13.7 fps | Sony IMX267 CMOS | 1" | 3.45 µm | グローバル | C | モノクロ／カラー | RJ45 / ix / FFC |
| PHX081S | 8.1 MP | 2840 x 2840 px | 14.8 fps | Sony IMX566 CMOS | 2/3" | 2.74 µm | グローバル | C | モノクロ／カラー | RJ45 / ix / FFC |
