ヴィーネックス - CIS Line Camera
(株)ヴィーネックスは、紙幣鑑別用Contact Image Sensor (CIS)で30年以上の実績があるCISメーカー。紙幣鑑別用CISを搭載したヴィーネックス製CISラインカメラは、CISでありながら長い作動距離を持ち、厚みや凹凸がある対象物を歪なく撮像が可能です。
Contact Image Sensor (CIS) とは？
- 受光IC・結像レンズ・光源を一体化させた省スペース画像読取装置。
- シンプルな構造による製品の小型化、低コスト、低消費電力を実現可能。
- 検知対象物に密着させ読み取ることで歪みのない結合画像を撮ることが可能。
しかし…
従来CISは歪みのない画像を撮影できるが、近距離にある対象物のみ撮影可能…
ラインスキャンカメラのメリットと組み合わせたのが、
ヴィーネックスによるCIS型ラインカメラ
ヴィーネックス製品を選ぶ理由
Vienex product’s strong points
POINT 01
素子配列
POINT 02
深い被写体深度
POINT 03
長い作動距離
POINT 04
歪の無い撮像
検査用途例
- 印刷
- 実装基板
- 布地
- 二次電池
- 錠剤
- 鋼板
POINT 01
画素抜けの無い受光素子配列
- 受光素子をあえてオーバーラップさせ、2列に交互実装した千鳥状の配置を採用。画素抜けのない撮影が可能となり、不良品の見落としリスクを低減。
- 機器から画像データを出力する際に、オーバーラップ部分や2列の受光素子の離間の影響を補正機能を実装。
POINT 02
長い作動距離(WD)
- 50mmのWDを達成 (既存CISは約2mm)。
- 実装基板/錠剤など凹凸のある対象物も撮像可能。
- 搬送物が機器に衝突するリスクを低減。
- 設置やメンテナンスが容易。
- 様々な照明条件に適用可能

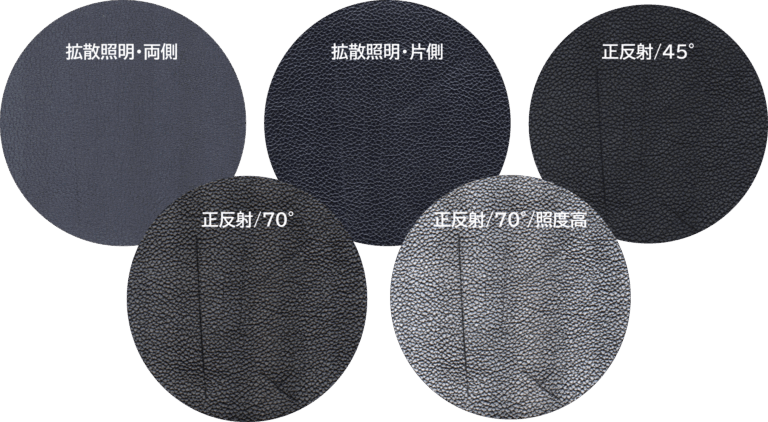

人工皮での検証
- 幅方向に均一な(歪のない)画像が撮像可能。
- WD(作動距離)が長いため、様々な照明条件を実現可能。
POINT 03
深い被写体深度
- 一般的なCISより被写界深度が深い為、対象物の上下変動や厚みの変化にも対応。
- 歪みのない画像を担保しながら、さまざまな形/大きさの対象物を撮影することが可能。
※ NVB300CLで撮影
※ 撮影方法：8ポイントで印刷した文字を撮影 (新聞の文字が8～10ポイント)
POINT 04
読取幅の全域で歪なし
- 正立光学系な為、一般的なラインスキャンと比較し、エッジの歪とボケがない。
- 厚みや凸凹がある対象物も撮れるうえ、歪みのない画像を取得可能。
NVシリーズ製品一覧
モデル選定方法
Vienex product’s model selection
01:モデル
(A)：モノクロ/カラー + WD17mm
(B)：モノクロ/カラー + WD50mm
(C)：モノクロ + 高速 + WD17mm
(D)：モノクロ + 高速 + WD50mm
02:読み取り幅
100mm間隔: 300mm(-300)から1500mm(-1500)
03:インターフェース
Camera Link (CL) or CoaXPress (CX)
04:スペクトル
カラー (枝番無) or モノクロ (-M)
05:素子配列
一列配置 (-F) or 千鳥配置 (枝番無)
06:照明
照明なし (-KN) or 照明あり (枝番無)
Camera Link Model
NVA-/NVB-Series
| 単位 | 300CL | 400/500/600CL | 700/800/900CL | 1000/1100/1200CL | 1300/1400/1500CL | |
|---|---|---|---|---|---|---|
|
読取幅 |
mm |
304 |
406/507/609 |
710/812/914 |
1,015/1,117/1,218 |
1,320/1,421/1,523
|
|
作動距離(WD) |
mm |
17 (NVAシリーズ) / 50 (NVBシリーズ) |
||||
|
画素数(2) |
pixel |
7,344 |
9,792/12,240/14,688
|
17,136/19,584/22,032
|
24,480/26,928/29,376
|
31,824/34,272/36,720
|
|
素子 |
– |
Color RGB / Mono (-M) |
||||
|
素子配列 |
– |
千鳥/一列(-F) |
千鳥 |
|||
|
解像度 |
dpi |
300 or 600 (切替可) |
||||
|
画素ピッチ |
um |
42.3 |
||||
|
I/Fコネクタ数 |
– |
2 |
4 |
6 |
8 |
10 |
|
電源コネクタ数 |
– |
1 |
1 |
1 |
1 |
1 |
|
電源電圧 |
V |
24 |
||||
|
動作温度 |
℃ |
0-40 |
||||
|
照明 |
– |
あり/なし(-KN)
|
なし (-KN) |
|||
| Scan rate, Work speed | dpi | Color | Mono | |||
|---|---|---|---|---|---|---|
|
Camera Link Base |
300 |
23.1kHz, 59m/min |
69.4kHz, 176m/min |
|||
|
600 |
11.6kHz, 29m/min |
34.7kHz, 88m/min |
||||
|
Camera Link Full |
300
|
70.6kHz, 179m/min |
70.6kHz, 179m/min
|
|||
|
600 |
37.9kHz, 96m/min |
37.9kHz, 96m/min |
||||
CoaXPress Model
NVC-/NVD-Series
| 単位 | 300CX | 400/500/600CX | 700/800/900CX | 1000/1100/1200CX | 1300/1400/1500CX | |
|---|---|---|---|---|---|---|
|
読取幅 |
mm |
304 |
406/507/609 |
710/812/914 |
1,015/1,117/1,218 |
1,320/1,421/1,523
|
|
作動距離(WD) |
mm |
17 (NVCシリーズ) / 50 (NVDシリーズ) |
||||
|
画素数* |
pixel |
7,344 |
9,792/12,240/14,688
|
17,136/19,584/22,032
|
24,480/26,928/29,376
|
31,824/34,272/36,720
|
|
素子 |
– |
Mono (-M) |
||||
|
素子配列 |
– |
千鳥 |
||||
|
解像度 |
dpi |
300 or 600 (切替可) |
||||
|
画素ピッチ |
um |
42.3 |
||||
|
I/Fコネクタ数 |
– |
2 |
2 |
4 |
4 |
6 |
|
電源コネクタ数 |
– |
1 |
1 |
1 |
1 |
1 |
|
電源電圧 |
V |
24 |
||||
|
動作温度 |
℃ |
0-40 |
||||
|
照明 |
– |
あり/なし(-KN)
|
なし (-KN) |
|||
| Scan rate | dpi | Mono |
|---|---|---|
|
CXP-6 x 2 or CXP-12 |
300 |
164 kHz |
|
600 |
82kHz |
* 受光素子のオーバーラップ部の重複画素数を含む
【注意】
表中の数値は保証値ではありません。
仕様および外観は予告なく変更することがあります。
