PHX122S

特徴

センサー名

Sony IMX226 CMOS
(BSI Starvis)

有効画素数

4024 x 3036 px, 12.2 MP

フレームレート

9.7 FPS
  • 超小型(24 x 24mm)のGigE Visionカメラ
  • レンズマウント無しの選択が可能
  • センサー部が分離したリモートセンサーの選択が可能
  • 変形自在な形状

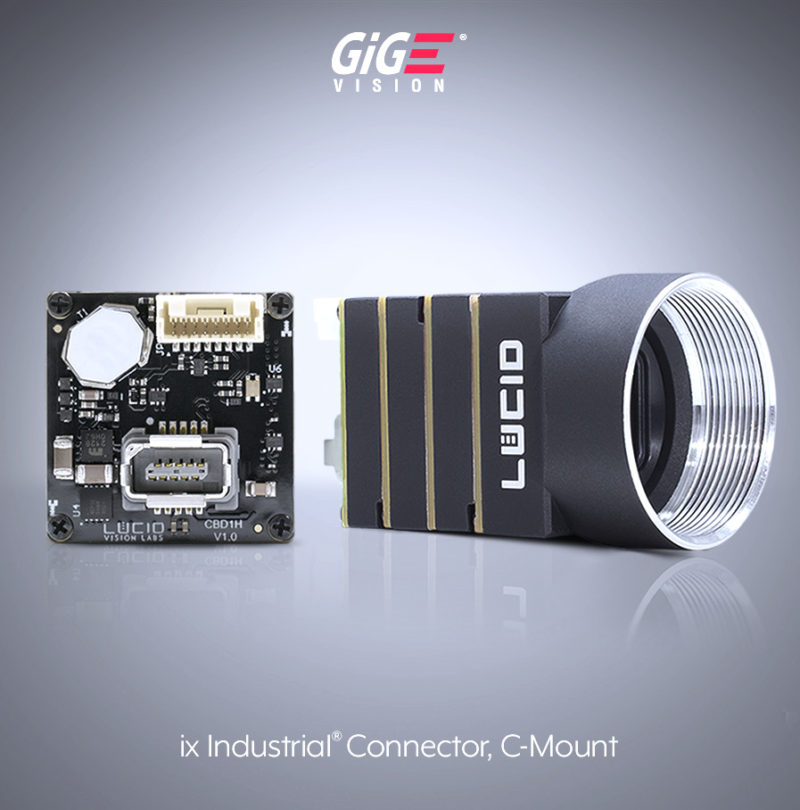

  • 多様なイーサネットコネクタ(RJ45, ix Industrial, FFC)

オプション

モノクロ/カラー
 M:モノクロ
 C:カラー
レンズマウント
 C:Cマウント
 NL:マウント無し
コネクタ
 無し:RJ45
 IX:ix Industrial
 FFC:FFC

センサー

センサー名
Sony IMX226 CMOS
(BSI Starvis)
電子シャッター方式
ローリングシャッター /
グローバルリセット
センサーサイズ
1/1.7型 9.33 mm
有効画素数HxV
4024 x 3036 px, 1220万画素
画素サイズ
1.85 µm (H) x 1.85 µm (V)
フレームレート
9.7 FPS @ 12.2 MP

筐体

外形寸法
24 x 24 x 27.35 mm
レンズマウント
Cマウント, レンズマウントなし, リモートセンサー、C マウント付き
質量
30 g

インターフェース・電源

インターフェース
1000BASE-T RJ45, PoE
ix Industrial, PoE
FFC, PoE
外部コネクタ
GPIO 8 pin JST コネクタ
Opto-Isolated I/O Ports
1 input, 1 output
Non-Isolated I/O Ports
2 bi-directional
電源
PoE (IEEE 802.3af), 又は 12-24 V DC
消費電力
2.9W PoE時, 2.5W DC外部入力時

画像処理機能

画像バッファ
128 MB
画像処理
ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマット
Mono8/10/12/16, Bayer8/10/12/16, RGB8, YUV422, YUV411
読み出しモード
水平・垂直ビニング, ROI, 水平・垂直 反転出力
ADC
12 bit
ゲイン
0 dB ~ 27 dB アナログ / デジタル
露光時間
266 μs ~ 10 s

カメラ機能

ユーザーセット
1 default and 2 custom user set
フラッシュメモリ
16 MB
チャンク
Timestamp, frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力
Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer
2 counters and 2 timers
Sequencer
露光時間, ゲイン
同期方式
ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)

準拠規格

マシンビジョン規格
GigE Vision v2.0
規格
CE, FCC, RoHS, REACH, WEEE
保存温度
-30 ~ 60°C
動作温度
-10 ~ 55°C (周囲温度)
動作湿度
20% ~ 80%(結露無きこと)
耐衝撃と耐振動
DIN EN 60068-2-27, DIN EN 60068-2-64
型番製品名
■ レンズアダプター
ADA-S-CC-Mount to S-Mount (M12) Adapter
■ 変形キット
PHX24/28-TK180° and 90° Transform Kit
FFC-15-JST-M12FFC to M12 Extender Board for Phoenix with FFC connector
FFC-15-JST-RJ45FFC to RJ45 Extender Board for Phoenix with FFC connector
■ ケーブル
CAB-RR-2MEthernet Cat6a STP Patch Cable – 2.1m, Black, Snagless
CAB-RR-5MEthernet Cat6a STP Patch Cable – 4.6m, Black, Snagless
CAB-IR-2Mix Industrial Ethernet Cat6a Cable – 2.0m, Black
CAB-IR-5Mix Industrial Ethernet Cat6a Cable – 5.0m, Black
GPIO-8P20GPIO 8-pin 20cm JST Cable
■ 三脚アダプター
PHX-TRTripod Adapter
■ネットワークカード, PoEおよび電源ユニット
PCIE-POE22 チャンネル PCIe GigE Vision PoE+ ネットワークカード
PCIE-POE44 チャンネル PCIe GigE Vision PoE+ ネットワークカード
PCIE-ETH1Intel Gigabit CT ネットワークカード
POEPTP-Link PoE インジェクター
POEP-PHEU or POEP-PHUKPhihong 1ポートギガビット対応PoEインジェクタ (EU/UK Versions)
M8P-US1, M8P-EU1, M8P-AU1M8ケーブル GPIO AC電源 (NA/EU/AU)
