内部仕様
画素数
4096 pixels
モノクロ／カラー
カラー
画素サイズ ＨｘＶ(μm)
7 x 7 µm
素子長(mm)
28.672 mm
データレート(MHz)
850 MHz
ビット深度
24 bit RGB, 30 bit RGB
出力周波数
40/60/80/85 MHz
Taps
3, 6, 8, 10
露光飽和度 (lx･s)
0.125
感度(V/[lx･s])typ.
40
※アナログ5V出力換算値
ゲイン調整レンジ
※アナログアンプ＋デジタル
※アナログアンプ＋デジタル
Analog: ×1, ×2,×4,×8,×10,×18（6Steps）
Digital: x1～x2 (512 Steps)
デジタルオフセット調整レンジ(DN)
8bit: -100~100(800steps)
10bit: -400~400(800steps)
外部仕様

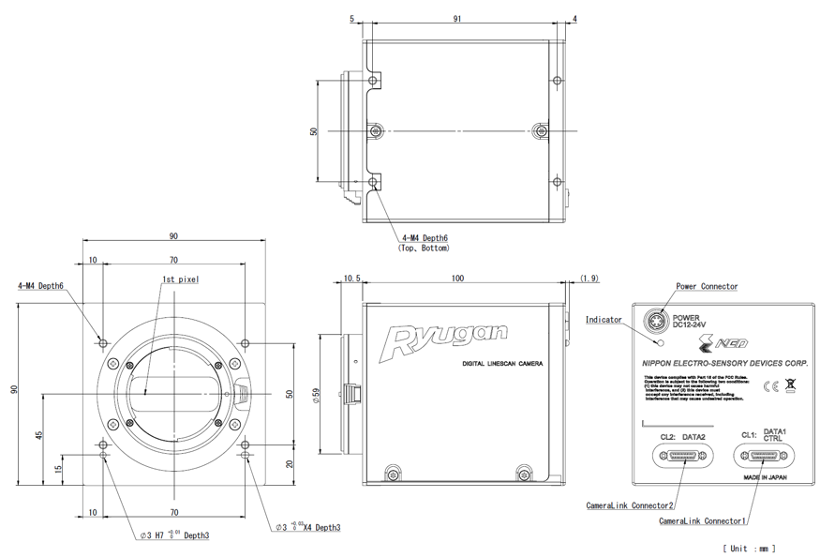

外形寸法 WxHxD(mm)
90×90×100 (F-mount) mm
重量(g)
1100 (F-mount) g
レンズマウント
F
出力フォーマット & コネクタ
出力フォーマット
Camera Link Base / Medium / Full / 80bit
制御入力ポート
CC1: 外部トリガ信号
CC2-4: 未使用
コネクタ
データ、制御：
電源：
SDR26(Mini Camera Link)×2
HR10A(6Pin)
電源 & 動作環境
電源電圧(V)
DC12-24[±5%] V
消費電流(mA)typ.
1200 mA
使用温度範囲(℃)
（環境温度/結露なきこと）0～45 ˚C
*¹ DN: Digital Number (10-bit: 0-1023)
*² 室温測定値
*² 室温測定値
